Mirascópio 3D: produtor de ilusão instantânea

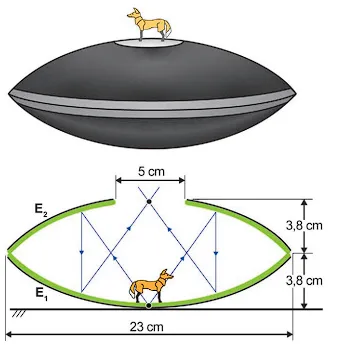

O equipamento ilustrado na figura, de dimensões apresentadas no esquema, é composto por dois espelhos côncavos E1 e E2, apoiados um sobre o outro por suas bordas, de tal forma que o vértice de E1 coincide com o foco de E2 e vice-versa. Na abertura circular de E2, é formada uma imagem tridimensional de um objeto posicionado sobre o vértice de E1. Essa imagem é formada a partir dos raios procedentes do objeto, refletidos por E2 e E1, respectivamente, conforme o esquema. Os observadores julgam visualizar o objeto quando estão, de fato, visualizando sua imagem. O efeito só é possível porque as superfícies de ambos os espelhos são de extrema qualidade.

The nature of the image formed and the vertical distance between each object point and its corresponding image point are...
real and 5 cm.
real and 3.8 cm.
real and 7.6 cm.
virtual and 7.6 cm.
virtual and 3.8 cm.
Resolution & Explanations
1. Contextualização e Visão Geral
O mirascópio 3D é um dispositivo óptico constituído por dois espelhos côncavos (E1 e E2) apoiados um sobre o outro pelas bordas, de modo que o vértice de E1 coincide com o foco de E2 e vice-versa. A questão solicita identificar duas características do sistema:
- A natureza da imagem formada na abertura circular de E2;
- A distância vertical entre cada ponto do objeto e seu correspondente ponto imagem.
2. Justificativa da Alternativa Correta (Letra C)
A Natureza da Imagem: Real
- Análise do traçado dos raios no esquema: Os raios de luz que partem do objeto (posicionado sobre o vértice de E1, que coincide com o foco de E2) incidem sobre o espelho côncavo superior E2 e são refletidos paralelamente ao eixo óptico (verticalmente para baixo). Em seguida, esses raios paralelos incidem sobre o espelho côncavo inferior E1 e são refletidos convergindo exatamente para o foco de E1, que coincide com a abertura circular no topo de E2.
- Como a imagem é formada pelo cruzamento efetivo dos próprios raios refletidos (e não pelo prolongamento de raios divergentes), trata-se de uma imagem real.
O Cálculo da Distância Vertical:
- Posição do objeto: Sobre o vértice do espelho inferior E1.
- Posição da imagem: Na abertura circular do espelho superior E2.
- Distância vertical (d): Corresponde à soma das alturas verticais dos dois espelhos indicadas no esquema:
- Altura do espelho superior (E2): 3,8 cm
- Altura do espelho inferior (E1): 3,8 cm
Portanto, a imagem é real e a distância vertical é de 7,6 cm.
3. Análise Crítica dos Distratores
- A) Incorreta. Embora a imagem seja real, o valor de 5 cm corresponde ao diâmetro da abertura circular no topo de E2, e não à distância vertical entre objeto e imagem.
- B) Incorreta. A natureza da imagem está correta (real), mas 3,8 cm representa apenas a altura vertical de um dos espelhos até a borda de contato, desconsiderando a altura do segundo espelho.
- D) Incorreta. A distância vertical de 7,6 cm está correta, porém a imagem não é virtual, pois resulta da convergência efetiva dos raios luminosos refletidos.
- E) Incorreta. Erra tanto na natureza da imagem (classificando-a como virtual em vez de real) quanto na distância vertical (considerando apenas 3,8 cm em vez de 7,6 cm).
