Pregunta de Ciencias naturales y sus tecnologías

Enunciado

Nos automóveis, é importante garantir que o centro de massa (CM) de cada conjunto roda/pneu coincida com o seu centro geométrico. Esse processo é realizado em uma máquina de balanceamento, na qual o conjunto roda e pneu é colocado para girar a uma velocidade de valor constante. Com base nas oscilações medidas, a máquina indica a posição do centro de massa do conjunto, e pequenas peças de chumbo são fixadas em lugares específicos da roda até que as vibrações diminuam. Durante o treinamento de sua equipe, a fim de corrigir a posição do centro de massa indicada pela máquina, um mecânico apresenta o esquema a seguir, com cinco possíveis pontos da roda para posicionar uma peça de chumbo.

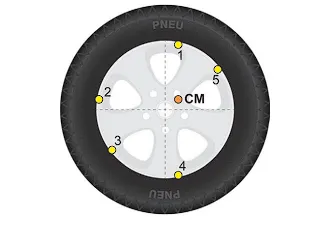

Esquema frontal de um conjunto roda e pneu com aro de cinco raios e duas linhas tracejadas perpendiculares que se cruzam no centro geométrico. Um ponto laranja rotulado CM está deslocado no quadrante superior direito, próximo ao centro. Na borda do aro, cinco pontos amarelos numerados indicam posições possíveis: 1 no topo, ligeiramente à direita do eixo vertical; 2 à esquerda, logo acima do eixo horizontal; 3 no quadrante inferior esquerdo; 4 na base, ligeiramente à direita do eixo vertical; e 5 no quadrante superior direito.

¿En qué punto se debe fijar la pieza principal para corregir la posición del centro de masa de este conjunto rueda/neumático?

#físico#mecánica#estático#centro de masa
A

1

B

2

C

3

Correcto
D

4

E

5

Resolución y Comentarios

Análisis de equilibrado de ruedas

La respuesta correcta es la opción C) 3.


1. Comprensión del problema: Centro de masas y desequilibrio

  • Centro de masa (CM): Es el punto que representa la posición promedio de toda la masa de un objeto. En un objeto perfectamente simétrico con densidad uniforme, como una rueda ideal, el centro de masa coincide exactamente con su centro geométrico (el centro del eje). * Desequilibrio: La imagen muestra que el centro de masa (CM) del conjunto rueda/neumático está desplazado del centro geométrico. Esto significa que hay una distribución desigual de la masa. Específicamente, hay una exceso de masa en la región a la que se movió el centro de masa (CM), que, en el caso de la figura, es el cuadrante superior derecho. * Consecuencia: Cuando esta rueda gira a gran velocidad, este exceso de masa descentralizada provoca una fuerza resultante que cambia constantemente de dirección, generando las vibraciones y oscilaciones mencionadas en el texto.

2. El principio de corrección: El contrapeso

El objetivo del equilibrado es lograr que el centro de masa del sistema final (rueda + neumático + pieza de plomo) coincida de nuevo con el centro geométrico.

Para corregir el exceso de masa en un lado de un eje de rotación, la solución consiste en añadir masa a ese lado. diametralmente opuestosEsta masa adicional funcionará como una contrapeso, "tirando" del centro de masa general hacia el centro.

3. Análisis de la figura y los puntos

  1. Identificar el desequilibrio: El centro de masa (CM) se encuentra en el cuadrante superior derecho, lo que indica un exceso de masa en esa región. 2. Determina la posición opuesta: La posición diametralmente opuesta al cuadrante superior derecho es la cuadrante inferior izquierdo. 3. Localiza el punto de corrección: Al observar las opciones en la rueda: * EL Punto 3 Es la única que se encuentra en el cuadrante inferior izquierdo, exactamente en el lado opuesto al desequilibrio. * Colocar un peso en los puntos 1 o 5 agravaría el problema o lo desplazaría, ya que añadiría más masa cerca de la región que ya está en exceso. * Colocar un peso en los puntos 2 o 4 no resolvería eficazmente el problema, ya que no se encuentran en posiciones directamente opuestas para contrarrestar el desequilibrio.

4. Conclusión

Para corregir la posición del centro de masas y eliminar las vibraciones, la pieza de plomo debe fijarse en su lugar. punto 3, que actúa como contrapeso a la masa sobrante en el lado opuesto de la rueda, realineando el centro de masa del conjunto con su centro geométrico.```
